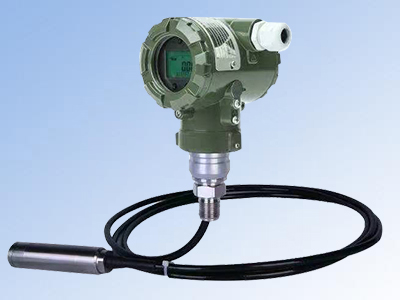

一、概述
投入式液位變送器原理是通過測量液體的壓力進而換算成液位，所測液體靜壓與該液體的高度是成正比例的關系。投入式液位變送器可分為遠傳、遠傳加現場顯示兩種，可輸出4~20mA疊加HART協議數字信號，經過了長期老化及穩定性考核等工藝嚴格篩選，具有進口液位變送器所具備的穩定性和可靠性。可長期安全可靠應用于工作環境比較惡劣的工況場合。適用于污水處理、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、海洋等場合液位的測量。
|
|
|
二、特點
1、具有過壓保護，反接保護、限流保護，抗沖擊，防腐等設計；
2、分體式結構，傳感器部分為全密封焊接不銹鋼結構，便于安裝和接線；
3、進口傳感器芯片激光調阻補償零點和溫度性能；
4、耐高溫、防結露；
5、多重防護，防滲漏性能好，抗干擾能力強；
6、可加顯示表頭；
三、技術參數
測量范圍：0～0.2～200m
過載：1.5倍滿量程
精度等級：0.2、0.5
長期穩定性：0.2％FS/年
供電電源：15～28VDC(推薦24VDC)
溫度影響：在規定的工作溫度內，環境溫度每變化10℃，輸出變化≤量程的±0.05％，年漂移＜±0.3％
輸出：4～20mA、4～20mA+HART(兩線)、1～5V、0.5～4.5V0～10V(三線)、RS485(四線)
防護等級：IP68（傳感器部分），IP65(接線部分)
工作溫度：-20℃～85℃
儲存溫度：-40～100℃
負載電阻：≤(U-15)/0.02Ω
相對濕度：95％不冷凝
四、基本原理
液位測量原理在于所測液體的靜壓與該液體的高度是成正比例的關系，通過測量液體的壓力
進而換算成液位的的高度。

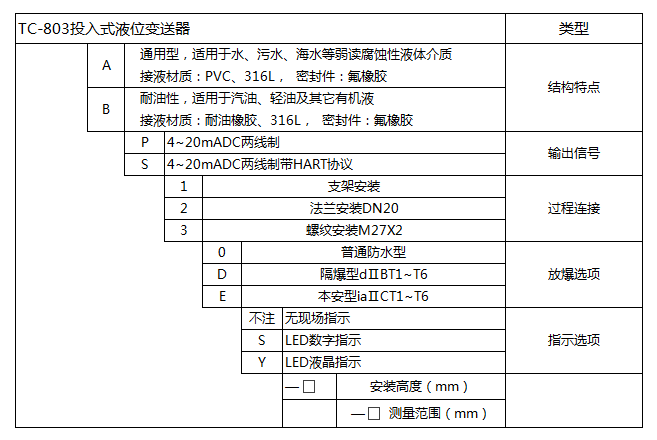

五、選型表
六、結構和材質
1、儀表外殼：壓鑄合金鋁、304不銹鋼
2、傳感器外殼：304不銹鋼
3、傳感器膜片：316L不銹鋼
4、密封材料：氟橡膠
5、連接材料：導氣電纜
七、開箱、成套性及保管
1、開箱
開箱時應注意：檢查包裝箱是否完整無損。開箱時應避免用強力敲打，防止損傷儀表或附件。
2、成套性
變送器出廠時應包括：液位變送器1臺，產品使用說明書1份，產品合格證1份。
3、保管
液位變送器應儲存環境溫度為-40～100℃，相對濕度不大于95%的干燥通風室內，室內空氣
中無對變送器有腐蝕性的氣體。
注：質保期一年，液位變送器不得自行拆卸，如因自行拆卸出現任何質量問題，本公司不承擔責任。
八、正確使用與安裝
投入式液位變送器使用注意事項：
1.液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內；
2.使用中發現異常，應關掉電源，停止使用，進行檢查；
3.接供電電源時應嚴格按照接線說明進行連接；
4.禁止用手或硬物觸摸膜片。

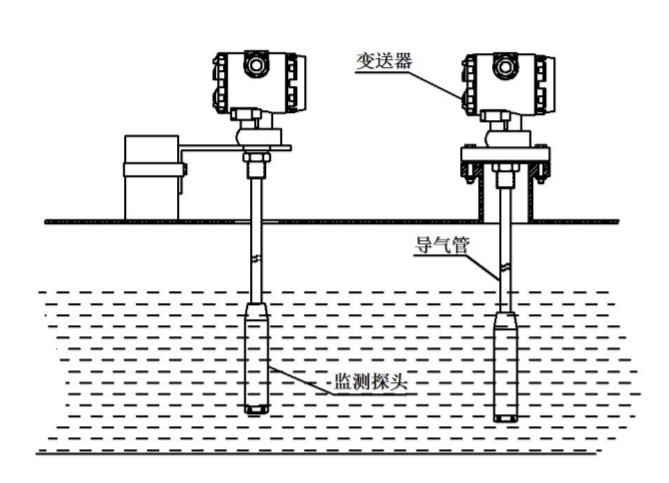

投入式液位變送器如何正確安裝：液位計安裝在靜止的深井、水池中時，將投入式液位變送器探頭放入水中即可使用。變送器的安裝方向應與液面垂直，投入式液位變送器探頭安放位置應遠離液體出入口及攪拌器。在有較大振動的場合使用時，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或正在攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管固定于水中，在液體流向相反方向鋼管的一側不同高度打若干小孔，以便液體順暢流入管內，以保證測量的精度。然后將投入式液位變送器探頭放入鋼管中即可使用。
九、電氣連接圖

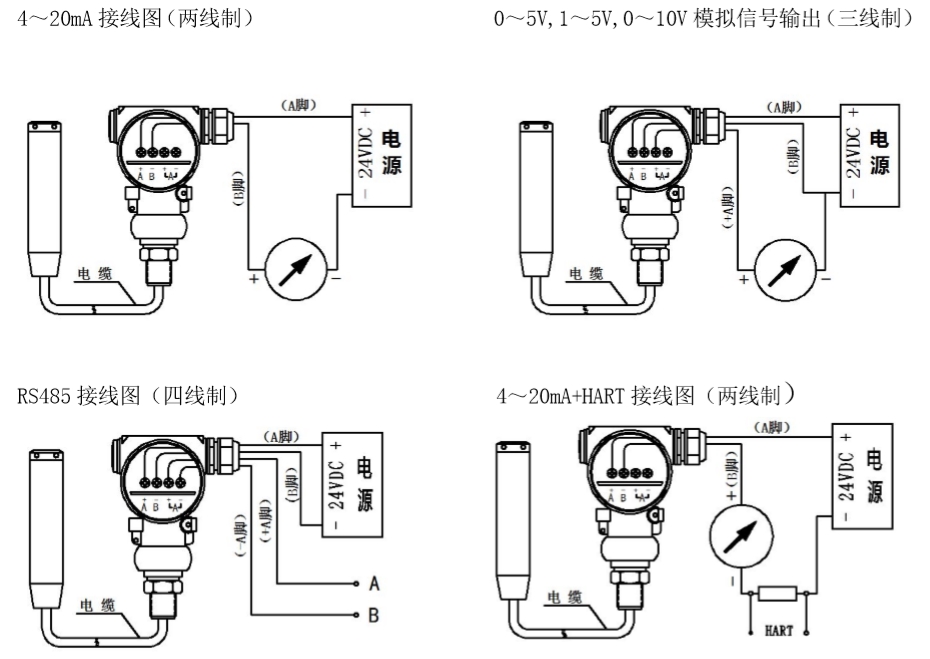

分體式液位變送器

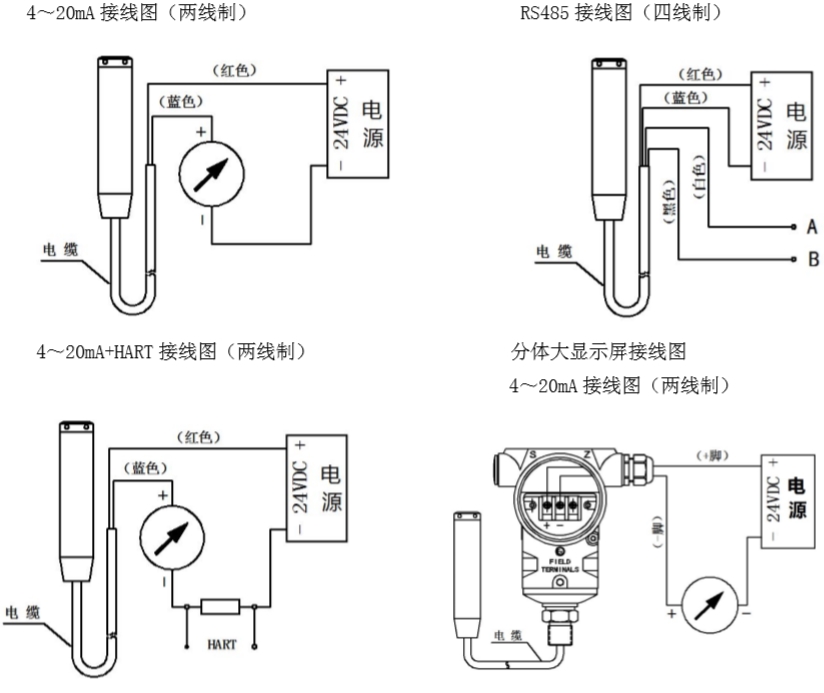

一體式液位變送器
十、運行及維護
運行1、用戶不需要對液位變送器進行任何調整即可投入運行。在運行前檢查安裝、電氣連接是否正確，檢查無誤后，接通電源投入運行。2、液位變送器接通電源即可工作，但預熱三十分鐘后的輸出信號較穩定可靠。維護
液位變送器是一種高精度測量儀表，日常使用維護中應注意以下幾點：1、應經常檢查電纜護套是否老化破裂，是否有進水現象發生。2、若引壓孔堵塞或膜片結垢，請用與液位變送器結構材料相兼容的溶劑清洗，不許用金
屬絲捅引壓孔或刷洗膜片。
