一、概述

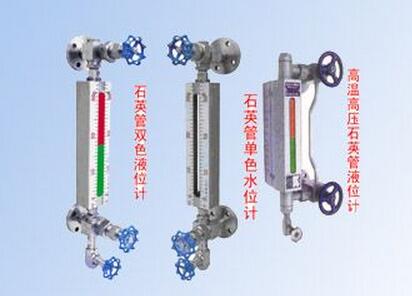

UGS系列彩色石英管液位計（以下簡稱彩色液位計）是彩用國內新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液位顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內比較理想的直讀式液位計。
二、彩色石英管液位計的原理
UGS系列彩色石英管液位計它是利用自然光在液體中折、反射原理。
借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
三、彩色石英管液位計的特點
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、奉命長、無泄漏。
●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
四、UGS系列彩色石英管液位計主要性能指標
●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：＜520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年***新頒發的HG20592～20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。
●鋼球自動封閉壓力：大于0.2MPa重量15～30kg。
五、彩色石英管液位計的顯示高度與測量范圍關系表（顯示高度即標尺高度）（單位：毫米）
| 測量范圍L | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
| 顯示高度H | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
| 產品名稱 | 型號 | 用途及使用場合 |
| 普通型 | UGS-A | 液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。 |
| 直通型 | UGS-B | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位 |
| 無盲區直通型 | UGS-C | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等 |
| 彩色液位計 | UGS-A、B、C-1 | 測量透明無色液體液位，界面且光線較好場合 |
| 蒸汽夾套型 | UGS-A、B、C-2 | 附有蒸汽伴熱夾套，用于天氣寒冷場合 |
| 防霜型 | UGS-A、B、C-3 | 附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 |
| 照明型 | UGS-A、B、C-4 | 測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝 |
六、彩色石英管液位計的選型
| UGS | D | 閥門帶安全裝置 | 結構形式 | ||||||
| E | 帶排污閥無安全裝置 | ||||||||
| G | 無盲區 | ||||||||
| 1 | 普通型 | 附加裝置 | |||||||
| 2 | 帶蒸汽夾套型 | ||||||||
| 3 | 帶防霜裝置型 | ||||||||
| 4 | 帶照明裝置型 | ||||||||
| S | 測量液位（雙色） | 測量特性 | |||||||
| J | 測量界面（三色） | ||||||||
| A | 法蘭連接DN20，25 | 連接形式 | |||||||
| G | 螺紋連接G3/4″ | ||||||||
| 1 | 1.6 | 公稱壓力 （MPa） | |||||||
| 2 | 2.5 | ||||||||
| 3 | 4.0 | ||||||||
| 4 | 6.4 | ||||||||
| 5 | 10.0 | ||||||||
| C | 碳鋼 | 接液材質 | |||||||
| F | 不銹鋼（304、316L） | ||||||||
| 03 | 300 | 測量范圍 （mm） | |||||||
| 05 | 500 | ||||||||
| 08 | 800 | ||||||||
| 11 | 1100 | ||||||||
| 14 | 1400 | ||||||||
| 17 | 1700 | ||||||||
| 20 | 2000 | ||||||||
| X | 特殊規格尺寸X后接尺寸數字 | ||||||||
注意問題
1、彩色液位計在運輸、安裝過程中要小心輕放，防止石英管及濾色片破碎。開箱校對附件是否齊全，安裝前仔細閱讀使用說明書。
2、安裝前應考慮色片在自然光源較強場合（東南方向）。如需調整濾色片和觀察位置的方向，松開兩端大六角螺母然后固緊，同時在調整濾色片位置時不可折卸石英管。
3、液位計在出廠前已按1.5倍工作壓力試壓，用戶在有條件的前提下可進行1.5倍工作壓力的水壓試驗。
