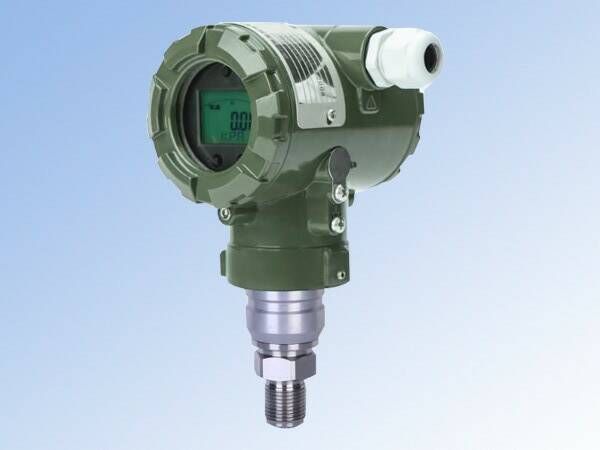

一、產品介紹
智能單晶硅壓力變送器是以測量液體、氣體和蒸汽的壓力、液位、密度為主的儀表，將測得的結果轉換成4-20mA?DC標準電流信號輸出，實現遠距離檢測、指示、記錄與自動控制。該變送器在電路設計上因采用了微處理器、數字隔離化模塊技術，增加儀表的自診斷能力、抗干擾性和穩定性，同時，又通過內置溫度傳感器對變送器進行補償，從而提高了變送器的測量精度、降低了因溫度引起的漂移，使變送器的運行穩定可靠。在結構上，用戶很方便的可通過HART通訊協議對變送器進行零位和量程的標定、設置和組態
由于該儀表屬于現場變送器，可直接安裝在管道或其它容器上，廣泛地應用于電力、冶金、石油、化工、醫藥、食品加工等工業過程中的壓力測量。
二、工作原理
壓力變送器的測量部分是一個裝有固態壓阻壓力敏感芯片，并帶有不銹鋼隔離膜片的全焊接不銹鋼體，鋼體內部灌充硅油。當被測壓力作用在隔離膜片上時，通過硅油傳遞到敏感芯片，敏感芯片通過導線與壓力變送器放大電路相連接。利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上輸出的電信號與作用的壓力呈線性關系，所以可實現對壓力的測量。
三、壓力變送器特點
▲采用單晶硅壓力傳感器技術與封裝工藝，研制出比較性能穩定的壓力變送器；
▲單向過載壓力***高可達25MPa；
▲采用性能比較大的24位ADC實現精度測量；
▲采用紅外線設置，一鍵清零功能不影響電氣防護等級，比較安全、快捷；
▲以微處理器為核心，因采用數字隔離技術，使儀表具有較高的抗干擾性及穩定性；
▲在量程的上、下限范圍內，可以任意設置，只要標定量程≥設置量程；
▲輸出4-20Ma?DC兩線制信號，符合NAMIRNE43規范，疊加HART通訊協議數字信號，可選擇線性或平方根輸出；
▲輸出信號極限，***小3.9mA、***大21mA；
▲如果傳感器或電路出現故障，自動診斷功能自動輸出22mA；
三、壓力變送器參數
1、介質測量：氣體、液體、蒸汽；
2、**度：±0.05%、±0.075%、±0.1%；
3、穩定性：±0.1%/3年；
4、環境溫度影響：≤±0.04%URL/10℃；
5、電源：10-36V?DC，建議采用24V?DC，(本安防爆10-26V?DC)；
6、電源影響：±0.001%/10V，可忽略不計；
7、環境影響：-40℃-85℃；
8、靜壓影響：±0.05%U/10MPa；
9、測量介質溫度：-40℃-120℃；
10、顯示器：LCD、OLED；
11、顯示器模塊溫度：-20℃-80℃；
12、貯藏溫度：-40℃-105℃；

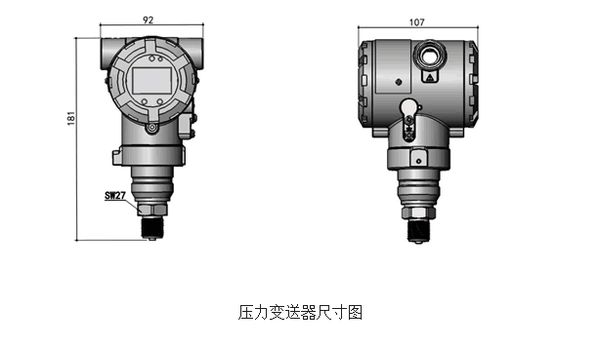

五、壓力變送器外形尺寸

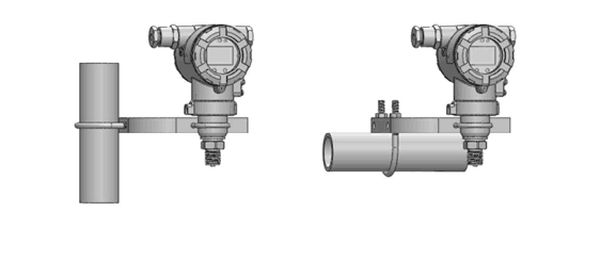

六、壓力變送器安裝
壓力變送器可以利用M20*1.5外螺紋或其它螺紋直接安裝在管道上，也可以通過引壓管和支架安裝。

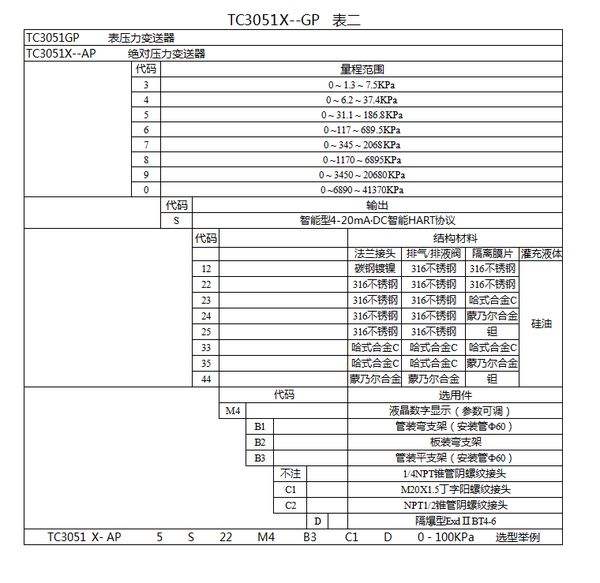

七、壓力變送器選型表
