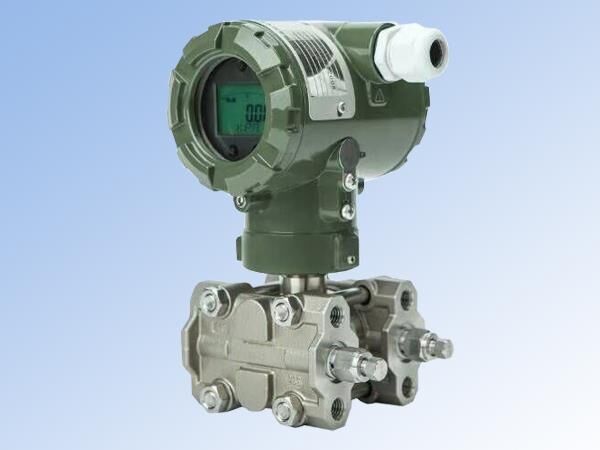

一、產品介紹
智能單晶硅差壓變送器以測量液體、氣體或蒸汽的壓力、差壓、液位和密度為主的儀表，然后把測量結果轉成4-20mA?DC標準電流信號傳送到控制室，進而完成遠程控制和檢測。此款產品屬于現場變送器，需要直接安裝在管道或其他容器上。在電路上以微處理器為核心再加上數字隔離化模塊技術，使儀表的自診斷能力、抗干擾性和穩定性有所提高，內置的溫度傳感器對變送器進行溫度補償，使測量精度有所提高，降低了因溫度引起的漂移，使儀表具有長期的穩定性、可靠性的等特點。在結構上，用戶很方便的通過HART通訊協議對變送器進行標定、設置和組態。
根據這些特點，智能壓力/差壓變送器廣泛地應用于石油、化工、電力、冶金、醫藥、食品、船舶等行業生產過程中的各種檢測和自動化控制。
二、壓力/差壓變送器特點
▲因采用單晶硅壓力、差壓傳感器技術與封裝工藝，精心研制出性能**的壓力、差壓變送器；
▲單向過載壓力***高可達25MPa；
▲采用性能比較好的24位ADC實現精度測量；
▲采用紅外線設置，一鍵清零功能不影響電氣防護等級，使變送器安全、快捷；
▲以微處理器為核心，采用數字隔離技術，使儀表具有較好的抗干擾性及穩定性；
▲在量程的上、下限范圍內，可以任意設置，只要標定量程≥設置量程；
▲輸出4-20Ma?DC兩線制信號，符合NAMIRNE43規范，疊加HART通訊協議數字信號，可選擇線性或平方根輸出；
▲輸出信號極限，***小3.9mA、***大21mA；
▲如果傳感器或電路出現故障，自動診斷功能自動輸出22mA；
三、壓力/差壓變送器參數
1、介質測量：氣體、液體、蒸汽；
2、**度：±0.05%、±0.075%、±0.1%；
3、穩定性：±0.1%/3年；
4、環境溫度影響：≤±0.04%URL/10℃；
5、電源：10-36V?DC，建議采用24V?DC，(本安防爆10-26V?DC)；
6、電源影響：±0.001%/10V，可忽略不計；
7、環境影響：-40℃-85℃；
8、靜壓影響：±0.05%U/10MPa；
9、測量介質溫度：-40℃-120℃；
10、顯示器：LCD、OLED；
11、顯示器模塊溫度：-20℃-80℃；
12、貯藏溫度：-40℃-105℃；

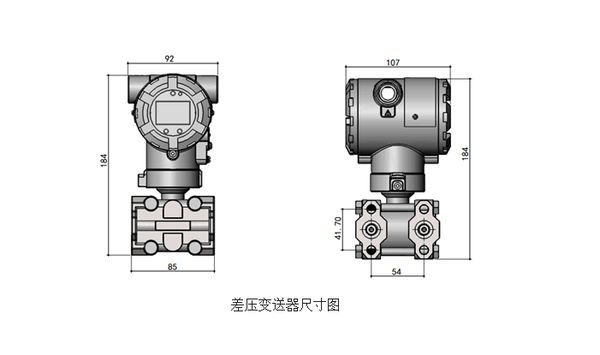

四、壓力變送器外形尺寸
五、變送器安裝

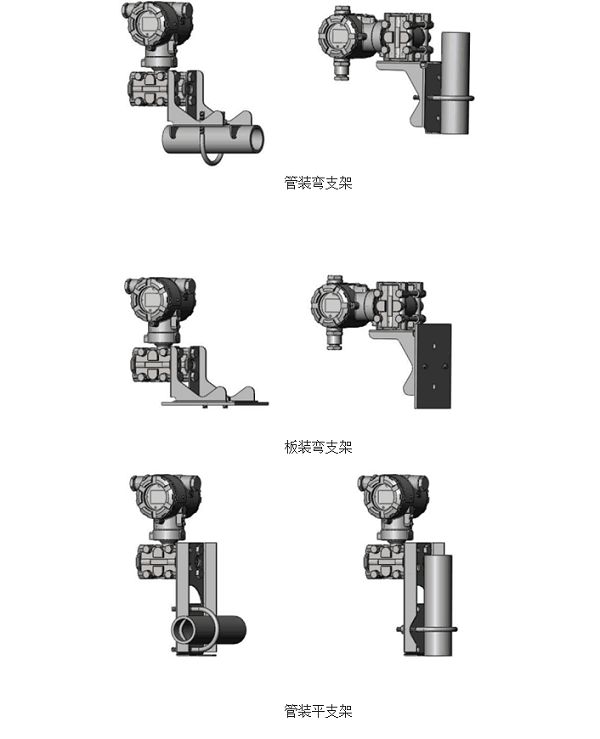

5.1差壓變送器安裝
差壓變送器可直接安裝在2英寸管上或直接安裝在墻上以及儀表板上。

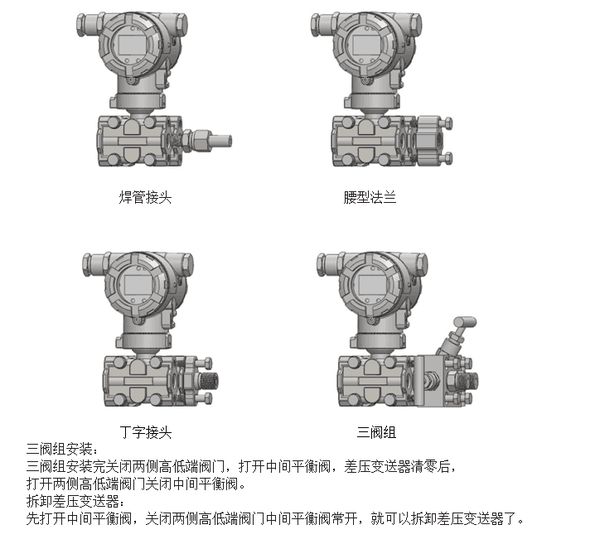

5.2差壓變送器引壓方式

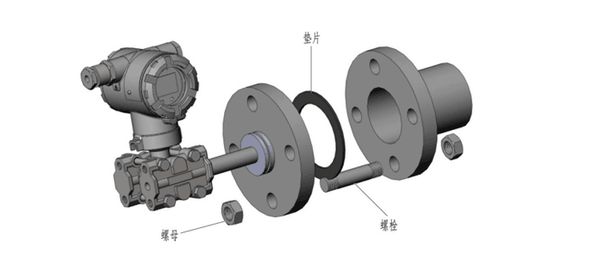

5.3法蘭液位變送器安裝

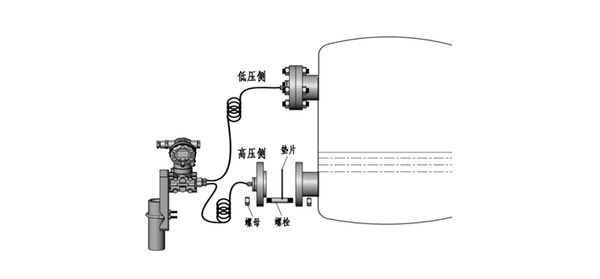

5.4遠傳法蘭壓力/差壓變送器安裝

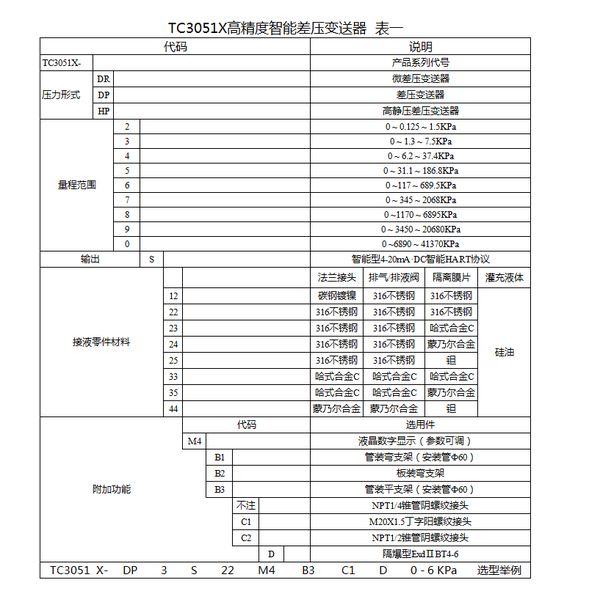

六、選型表
