一、概述

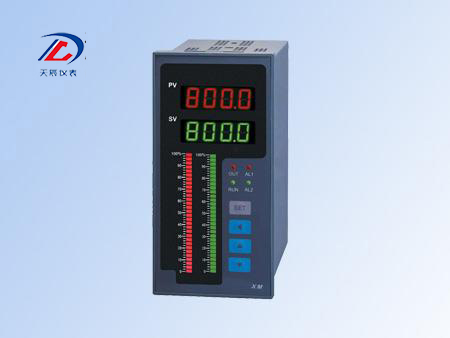

XM908系列PID控制儀表萬能輸入，可與各類傳感器、變送器配合使用，實現溫度、濕度、壓力、液位、流量等物理量的測量、顯示、報警控制和變送輸出; 通用輸出設計，一臺儀表可配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID 調節和控制；采用**PID 控制算法，控制**穩定，無超調，無欠調；可在上位計算機中實現全部儀表參數的讀寫; 加熱功率分段限制功能，適合控制硅碳棒等負載；手自動無擾切換功能；外給定功能，適合做串級調節；儀表通過正反轉繼電器，直接控制有反饋（或無反饋）的電動執行器。
XM908P系列曲線控制PID儀表用于需要按一定時間規律自動改變控制給定值來進行控制的場合。50 段程序編排功能，可設置任意大小的升、降斜率。
二、功能特點
| 功能 | 說明 |
| 型號 | 本系列儀表包含XM508(簡易型)、XM708(經濟型)、XM808(標準型)、XM908(增強型)四種規格。 詳見《XM系列PID儀表功能區別對照表》。 |
| 輸入規格 | 萬能輸入，采用數字校正及自校準技術，測量**穩定，消除了溫漂和時漂引起的誤差 |
| 顯示 | 儀表標準配置雙四位高亮LED顯示，可擴展一至兩條模擬光柱顯示 |
| 控制輸出 | 控制輸出可以配置為標準電流電壓輸出或時間比例（調占空比方式）輸出（如：SSR驅動、SCR過零觸發或繼電器模塊）；XM908型還 具有閥門正反轉控制功能，可取消伺服放大器，直接控制帶閥位反饋或無閥位反饋（行程時間為10~480秒）的電動閥門 |
| 參數設置 | 全部功能參數的數值采用字幕表示，無須查閱說明書來設置儀表，方便簡捷 |
| 調節控制 | 采用***的**PID算法，控制精度穩定，無超調，無欠調，具備PID控制參數自整定功能 儀表還具有正反作用、給定值限定、外給定、雙給定值、緩啟動、超調抑制、分段功率限制、控制輸出啟/停等功能 |
| 其他功能 | 儀表標準配置2個報警輸出和1個串行通信輸出（或變送輸出），報警輸出可帶有延時功能。 通訊采用標準Modbus（RTU模式）通訊協議，通用性好。并有事件輸出、外部控制、面板鎖定等功能，儀表還有輸入信號開路報警、 加熱回路斷線報警、手自動狀態輸出、三相過零觸發輸出、單相移相觸發輸出等擴展功能 |
三、輸入規格
| 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 |
| K | -50~1300℃ | Wr5-26 | -10~2480℃ | Cu50 | -50~150℃ | 0.2~1V | -1999~30000 |
| S | -50~1700℃ | Wr3-25 | -20~2230℃ | Pt100 | -200~600℃ | 1~5V | -1999~30000 |
| R | -50~1530℃ | n-A | 擴展分度號 | 0~80Ω | -1999~30000 | 0~5V | -1999~30000 |
| T | -200~350℃ | EA1 | -30~790℃ | 0~400Ω | -1999~30000 | -20~20mV | -1999~30000 |
| E | 0~1000℃ | EU2 | -140~1240℃ | 0~20mV | -1999~30000 | -100~100mV | -1999~30000 |
| J | 0~1000℃ | BA1 | -160~660℃ | 0~100mV | -1999~30000 | -5~5V | -1999~3000 |
| B | 0~1800℃ | BA2 | -200~6500℃ | 0~60mV | -1999~30000 | NU | 備用型號 |
| N | 0~1300℃ | Cu53 | -80~130℃ | 0~1V | -1999~30000 |
四、XM系列PID儀表功能區別對照表
| XM508 | XM708 | XM808 | XM908 | ||
| 輸入顯示 | 測量精度 | 0.2% | 0.2% | 0.2% | 0.2% |
| 采樣速度 | 4次/秒 | 4次/秒 | 4次/秒 | 4次/秒 | |
| 萬能輸入 | √ | √ | √ | √ | |
| 擴展分度號 | √ | √ | |||
| 光柱顯示 | √ | √ | |||
| 控制輸出 | 時間比例 | √ | √ | √ | √ |
| 模擬量 | √ | √ | √ | ||
| 閥門正反轉 | √ | ||||
| 手/自動輸出 | √ | √ | |||
| 調節控制 | 正反作用 | √ | √ | √ | |
| 給定值限定 | √ | √ | √ | √ | |
| 外給定 | √ | √ | |||
| 雙給定值 | √ | ||||
| 緩啟動 | √ | ||||
| 超調抑制 | √ | ||||
| 分段功率限制 | √ | √ | |||
| 控制輸出啟/停 | √ | ||||
| 其他功能 | 報警輸出路數 | 2路 | 2路 | 4路 | 4路 |
| 報警延時 | √ | √ | |||
| 通訊 | √ | √ | √ | ||
| 變送 | √ | √ | |||
| 面板鎖定 | √ | √ | |||
五、技術參數
| 輸入規格 | 熱電偶：K、S、R、N、E、J、B、T、Wr5-26、Wr3-25、EA1、EU2等 | |
| 熱電阻：Pt100、Cu50、Cu53、BA1、BA2等 | ||
電 壓：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（輸入阻抗≥5MΩ）,0~5V、1~5V （輸入阻抗≥500kΩ）等 | ||
| 電 流：0~10mA（輸入阻抗≤500Ω）,0~20mA、4~20mA（輸入阻抗≤250Ω）等 | ||
電 阻：0~80Ω、0~400Ω,三線制接線方式,要求三線電阻相等,而且引線電阻小于18Ω 其他特殊信號需定制 | ||
| 精度 | 測量精度：0.2%F·S±1個字,采樣周期：250ms; 變送精度：±0.3%F·S±1個字 | |
| 顯示方式 | 八位高亮LDE顯示,部分外形產品可選配一條或 兩條高亮LED光柱 | |
| 顯示范圍 | -1999~30000 | |
| 輸出方式 | 報警輸出： | 上限報警、下限報警、正偏差報警、負偏差報警、 事件輸出等五種報警方式。 常開/常閉觸點容量為2A/220VAC或2A/24VDC, 阻性負載; 繼電器觸點接感性負載時,負載兩端必須接火花吸收 電路,并且帶載能力相應減小。 |
| 變送輸出： | 標準電流變送輸出(X模塊)4~20mA,負載 電阻500Ω,0~10mA 負載電阻小于等于1000Ω,獨立隔離電源電流變送輸出 (IX模塊)4~20mA,負載電阻≤250Ω, 標準電壓變送輸出(D模塊)或獨立隔離電源電壓變送輸出 (ID模塊)1~5V, 負載電阻≥200kΩ。 | |
| 控制輸出： | ①繼電器觸點(容量為2A/220VAC或2A/24VDC, 阻性負載) ②SSR驅動電壓：12VDC/30mA ③線性電流：0~22mA之間任意設置(輸出電壓≤11V) ④單相SCR過零觸發,可觸發5~500A的雙向可控硅( 或單硅反并聯模塊) ⑤SCR無觸點開關輸出（常開）,觸點容量 220AC/200mA,瞬間工作電流2A | |
| 通訊方式： | RS232C,RS485,波特率4800~19200bps | |
| 配電輸出： | 5VDC、10VDC、12VDC、24VDC等可選（***大電流： 50mA） | |
| 參數存儲 | 儀表參數通過面板設定（或通訊寫入）的次數為100萬次,參數設定值可保存100年 | |
| 溫度補償 | 0~50℃數字式溫度自動補償 | |
| 使用環境 | 環境溫度0~50℃,相對濕度≤85%,避免強腐蝕氣體 | |
| 電 源 | 開關電源：100~240VAC(50Hz/60Hz),功耗≤4W 開關電源：24VDC/AC±10%,功耗≤4W | |
| 其 他 | 本系列儀表功能十分強大,具有多類型輸入、零點和滿度修正、熱電偶冷端數字補償、數字濾波、通訊或變送 接口、雙光柱顯示、給定值限制、外部輸入切換雙給定值、按鍵鎖定、緩啟動、加熱功率分段限制、加熱 回路斷線報警、閥門行程時間自由設定等功能;另外,儀表還有4個帶延時功能的報警輸出,且每個報警都可以 獨立設置為上限、下限、正偏差、負偏差等方式,***和第二報警輸出還可以設置為事件輸出,可以通過參數 設置(或通信設置)直接控制它們的啟動和停止。 | |
六、選型型譜
| 代碼 | 說明 | ||||||||
| XM508 | 簡易型自整定**PID控制儀表 | ||||||||
| XM708 | 經濟型自整定**PID控制儀表 | ||||||||
| XM808 | 標準型自整定**PID控制儀表 | ||||||||
| XM908 | 增強型自整定**PID控制儀表 | ||||||||
| 外形尺寸 | -1、-1L | 160×80×125mm（橫式） | |||||||
| -2、-2G(僅限XM808/XM908)、-2S(僅限XM908) | 80×160×125mm（立式） | ||||||||
| -3、-3G(僅限XM808/XM908) | 96×96×110mm（方型） | ||||||||
| -4、-4G(僅限XM808/XM908) | 48×96×110mm（立式） | ||||||||
| -5 | 96×48×110mm（橫式） | ||||||||
| -6 | 72×72×110mm（方型） | ||||||||
| -7 | 48×48×108mm（方型） | ||||||||
控制輸出 （OUT） | -N | 無輸出 | |||||||
| -RL | 繼電器控制輸出 | ||||||||
| -G | 固態繼電器驅動輸出 | ||||||||
| -X | 標準電流控制輸出 | ||||||||
| -D | 標準電壓控制輸出 | ||||||||
| -K | 單相可控硅過零觸發輸出 | ||||||||
| -W | 可控硅無觸點常開輸出 | ||||||||
| -F | 閥門正反轉控制輸出 | ||||||||
***報警輸出 （AL1） | -N | 無輸出 | |||||||
| -H | 繼電器上限報警輸出 | ||||||||
| -L | 繼電器下限報警輸出 | ||||||||
| -PH | 繼電器正偏差報警輸出 | ||||||||
| -PL | 繼電器負偏差報警輸出 | ||||||||
| -EV | 繼電器事件輸出 | ||||||||
第二報警輸出 （AL2） | -N | 無輸出 | |||||||
| -H | 標準電流變送輸出 | ||||||||
| -L | 獨立隔離電源電流變送輸出 | ||||||||
| -PH | 標準電壓變送輸出 | ||||||||
| -PL | RS485串行通信接口 | ||||||||
| -EV | 獨立隔離電源RS485串行 通信接口 | ||||||||
通訊或變送輸出 （COMM） | -N | 無輸出 | |||||||
| -X | 標準電流變送輸出 | ||||||||
| -IX | 獨立隔離電源電流變送輸出 | ||||||||
| -D | 標準電壓變送輸出 | ||||||||
| -S | RS485串行通信接口 | ||||||||
| -IS | 獨立隔離電源RS485串行 通信接口 | ||||||||
| -R | RS232C串行通信接口 | ||||||||
| 輔助位置(AUX) | -N | 無輸出 | |||||||
| -V24 | 24VDC(25mA)配電輸出 | ||||||||
| -DI | 外部控制輸入 | ||||||||
| 供電電源 | -N | 100~240VAC (50Hz/60Hz),開關電源 | |||||||
| -D | 24VDC/AC±10%,開關電源 | ||||||||
| 輸入類型 | -□ | 參見輸入規格表 | |||||||
※ 當儀表在控制輸出位置選擇標準電流/電壓變送輸出輸出X模塊/D模塊時，若要在通訊或變送輸出位置選擇變送（或通訊）輸出時，則應選擇IX（或IS） 模塊，以達到通訊或變送輸出位置與控制輸出位置相互隔離的目的 | |||||||||
| -6型儀表只有***輸出，第二輸出（或第四輸出）與控制輸出位置 | |||||||||
| -7型儀表只有***輸出（或第四輸出）與控制輸出位置 | |||||||||
