一、概述

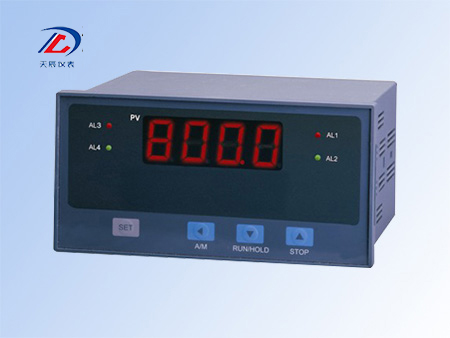

XMT智能顯示控制儀表，萬能輸入，可與各類傳感器、變送器配合使用，實現溫度、濕度、壓力、液位、流量等物理量的測量、顯示、報警控制和變送輸出；通過串行通信口，可在上位計算機中實現全部儀表參數的讀寫；還可為兩線制變送器提供24VDC電源；4位高亮度LED數字顯示；對輸入信號有多段折線修正功能可選；一臺儀表***多可配4 個報警繼電器輸出、一路變送（或通信）輸出和一路配電輸出。
二、功能特點
| 功能 | 說明 |
| 輸入信號 | 萬能輸入，采用數字校正及自校準技術，測量**穩定，消除了溫漂和時漂引起的誤差 |
| 測量顯示 | 標準型儀表配備4位高亮LED顯示窗口，可擴展高亮光柱顯示 |
| 串口通訊 | 標準Modbus（RTU模式）通訊協議，速度快，通用性好，糾錯能力強 |
| 輸出方式 | 儀表可配置成4報警輸出+1通訊（或變送）輸出，也可配置成3報警輸出+1變送輸出+1通訊輸出。 |
| 每個報警輸出的報警方式和回差均可獨立設定 | |
| 參數設置 | 全部功能參數的數值采用字母表示，無需查閱說明書來設置儀表，方便簡捷 |
| 硬件設計 | 全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高。 |
| 供電電源 | **開關電源，在100~240VAC間穩定工作 |
| 標準功能 | 零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、開方運算等 |
| 增強型儀表 | 雙窗顯示、8報警處理、十段折線運算、外部控制、延伸報警、***大值***小值記憶、峰值保持、 |
| 擴展功能 | 測量值保持、稱重刨皮、報警復位、海拔測量、超重濾波、小信號切除等 |
三、輸入規格
| 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 | 輸入類型 | 測量范圍 |
| K | -50~1300℃ | Wr5-26 | -10~2480℃ | Gu50 | -50~150℃ | 0.2~1V | -1999~30000 |
| S | -50~1700℃ | Wr3-25 | -20~2230℃ | Pt100 | -200~600℃ | 1~5V | -1999~30000 |
| R | -50~1530℃ | n-AI | 擴展分度號 | 0~80Ω | -1999~30000 | 0~5V | -1999~30000 |
| T | -200~350℃ | EA1 | -30~790℃ | 0~400Ω | -1999~30000 | —20~20mV | -1999~30000 |
| E | 0~1000℃ | EU2 | -140~1240℃ | 0~20mV | -1999~30000 | —100~100mV | -1999~30000 |
| J | 0~1000℃ | BA1 | -160~660℃ | 0~100mV | -1999~30000 | —5~5V | -1999~30000 |
| B | 0~1800℃ | BA2 | -200~650℃ | 0~60mV | -1999~30000 | NU | 備用型號 |
| N | 0~1300℃ | Cu53 | -80~130℃ | 0~1V | -1999~30000 |
四、技術參數
| 輸入規格 | 熱電偶： | K、S、R、N、E、J、B、T、WR5-26、WR3-25、 EA1、EU2等 |
| 熱電阻： | Pt100、Cu50、Cu53、BA1、BA2等 | |
| 電 壓： | 0~20mV、0~60mV、0~100mV、0~1V、 0.2~1V（輸入阻抗≥5MΩ），0~5V、 1~5V（輸入阻抗≥500KΩ）等 | |
| 電 流： | 0~10mA（輸入阻抗≤500Ω），0~20mA、 4~20mA（輸入阻抗≤250Ω）等 | |
| 電 阻： | 0~80Ω、0~400Ω，三線制接線方式，要求三線 電阻相等，而且引線電阻小于18Ω | |
| 其他特殊信號需定制 | ||
| 精度 | 測量精度： | 0.2%F.S±1個字，采樣周期250ms |
| 變送精度： | ±0.3%F.S±1個字。 | |
| 顯示方式 | 四位高亮LED顯示，可擴展高亮模擬光柱顯示 | |
| 輸出方式 | 報警輸出： | 常開觸點容量為2A/220VAC或2A/224VDC，阻性負載； |
| 常閉觸點容量為2A/220VAC或2A/224VDC，阻性負載； | ||
繼電器觸點接感性負載時，負載兩端必須接火花吸收 電路，并且帶載能力相應減小。 | ||
| 變送輸出： | 標準電流變送輸出（X模塊）4~20mA，負載 電阻≤500Ω，0~10mA負載電阻≤1000Ω， | |
| 獨立隔離電源電流變送輸出（IX模塊）負載電阻≤250Ω | ||
標準電壓變送輸出（D模塊）或獨立隔離電源電壓變送 輸出（ID模塊）1~5V，負載電阻≥200KΩ | ||
| 負載電阻≥200KΩ | ||
| 通訊方式： | RS232C，RS485，波特率1200~19200bps | |
| 配電輸出： | 5VDC、10VDC、12VDC、24VDC等可選（***大 電流：25mA） | |
| 參數存儲 | 儀表參數通過面板設定（或通訊寫人）的次數為100萬次，參數設定值可保存100年 | |
| 溫度補償 | 0~50℃數字溫度自動補償 | |
| 使用環境 | 環境溫度0~50℃，相對濕度≤85%，避免強腐蝕氣體 | |
| 電源 | 開光電源： | 100~240VAC（50Hz/60Hz），功耗≤4W |
| 開光電源： | 24VDC/AC±10%，功耗≤4W | |
五、選型型譜
| 代碼 | 說明 | ||||||||
| XMG | 智能數字顯示控制儀表 | ||||||||
| XMG-M | 增強型數字顯示控制儀表 | ||||||||
| 外形尺寸 | -1、-1D | 160×80×125mm（橫式） | |||||||
| -2、-2G | 80×160×125mm（立式） | ||||||||
| -3、 | 96×96×110mm（方型） | ||||||||
| -4、 | 48×96×110mm（立式） | ||||||||
| -5、-5G | 96×48×110mm（橫式） | ||||||||
| -6、 | 72×72×110mm（方型） | ||||||||
| -7、 | 48×48×108mm（方型） | ||||||||
| ***輸出（AL1） | -N | 無輸出 | |||||||
| -H | AL1繼電器上限報警輸出 | ||||||||
| -L | AL1繼電器下限報警輸出 | ||||||||
| 第二輸出（AL2） | -N | 無輸出 | |||||||
| -H | AL2繼電器上限報警輸出 | ||||||||
| -L | AL2繼電器下限報警輸出 | ||||||||
| 第三輸出（AL3） | -N | 無輸出 | |||||||
| -H | AL3繼電器上限報警輸出 | ||||||||
| -L | AL3繼電器下限報警輸出 | ||||||||
| -X | 標準電流變送輸出 | ||||||||
| -D | 標準電壓變送輸出 | ||||||||
| 第四輸出（COMM） | -N | 無輸出 | |||||||
| -S | RS485串行通信接口 | ||||||||
| -IS | 獨立隔離電源RS485串行 通信接口 | ||||||||
| -R | RS232C串行通信接口 | ||||||||
| -X | 標準電流變送輸出 | ||||||||
| -IX | 獨立隔離電源電流變送輸出 | ||||||||
| -D | 標準電壓變送輸出 | ||||||||
| -ID | 獨立隔離電源電壓變送輸出 | ||||||||
| 輔助位置（AUX） | -N | 無輸出 | |||||||
| -H | AL4繼電器上限報警輸出 | ||||||||
| -L | AL4繼電器下限報警輸出 | ||||||||
| -V24 | 24VDC（25mA）配電輸出 | ||||||||
| -V□ | 配電輸出（用文字注明電壓 數值） | ||||||||
| -DI | 外部控制輸入（僅限增強型 儀表） | ||||||||
| 供電電源 | -N | 100~240VAC（50Hz/60Hz）， 開關電源 | |||||||
| -D | 24VDC/AC±10%，開關電源 | ||||||||
| 輸入類型 | -□ | 參見前面的《輸入規格表》 | |||||||
XMG-M儀表 增強型功能 | 雙窗顯示、8報警輸出、十段折線運算、外部控制、延時報警、***大值***小值記憶、峰值保持、 測量值保持、稱重刨皮、報警復位、海拔測量、**濾波、小信號切除等 | ||||||||
| （須文字注明） | |||||||||
