壓力變送器引壓管的安裝方式
1、引壓管應盡可能短，并安裝在溫度波動小、不易形成沉積的位置；
2、為減小摩擦的影響，防止堵塞，應使用足夠大的口徑的引壓管；
3、在高壓測量時，引壓管要有足夠的耐高壓強度；
4、引壓管應傾斜安裝，以便氣體從介質中排出，或液體從氣體介質中排出；

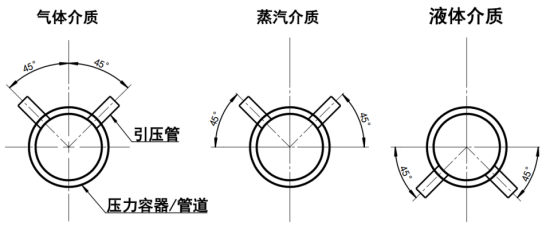

壓力引入角度如下圖所示：
▲當測量氣體介質時，引壓管應安裝在垂直向上及兩側45°范圍內，變送器應裝在側面取壓口上方，以便液體排入過程管道。
▲當測量蒸汽介質時，引壓管應安裝在水平方向以上45°范圍內，變送器裝在側面取壓口下方，以便冷凝液能流入引壓管里。應當注意，在測量蒸汽或其它高溫介質時，不應超過變送器的使用極限溫度。
▲當測量液體介質時，引壓管應安裝在水平方向以下45°范圍內，變送器裝在側面取壓口下方，以便氣體排入過程管道。
▲使用側面有排氣/排液閥的變送器，取壓口要裝到過程管道的側面。工作介質為液體時，排氣/排液閥裝在法蘭的上部以便排出氣體；工作介質為氣體時， 排氣/排液閥裝在法蘭的下部以便排出液體。
